2024年6月28日开云体育，电堆科技发布了大师首款SOEC-CH4电解水耦合自然气制氢电堆。

法则2024年8月8日，制氢系统研发施展如下：

-单电板-

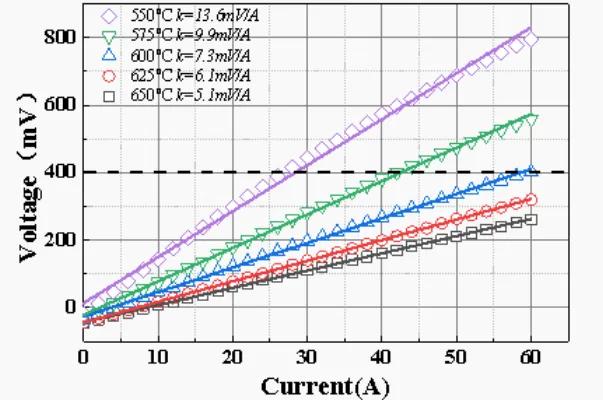

图a

责任温度的登第：把柄产氢量(1.5Nm?/h @ 60 cells)制定60A算作额定运转电流。

如之前著述所述，电解水耦合自然气氧化反应的热中性电压为300mV，电堆科技登第400mV算作运转工况以便电堆处于微放热气象，故本色运转时需自在400mV@60A。

把柄图a不同操作温度下的电流-电压弧线采取600℃算作电堆的责任温度。

图b

图a电流-电压弧线的斜率反馈了单电板在责任时的总阻抗，与图b调换阻抗图谱测试扫尾一致。

图b欧姆电阻与8YSZ表面电导率缱绻扫尾一致。

图c

CH4能否透澈转机？出口是否高纯CO2？

对甲烷侧尾气在不同工况下的气体组分作念了测试，跟着电解电压的加多CH4被透澈氧化，在60A额定工况下尾气CO2含量高于90%（保留10%H2以戒备甲烷侧电极氧化）。

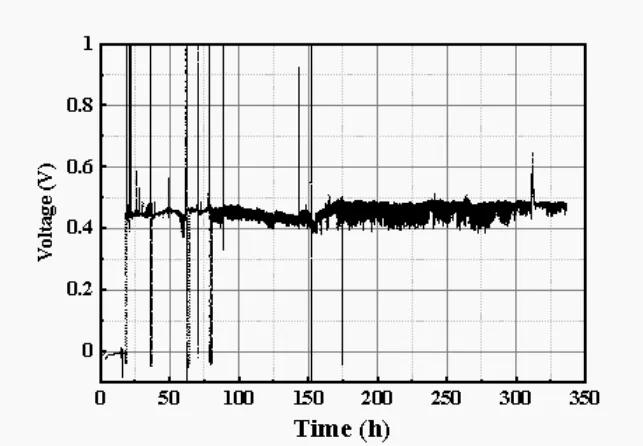

图d

单电板遥远测试：单电板在额定工况下运转超300小时，电压无衰减，合手续测试中。

-电堆-

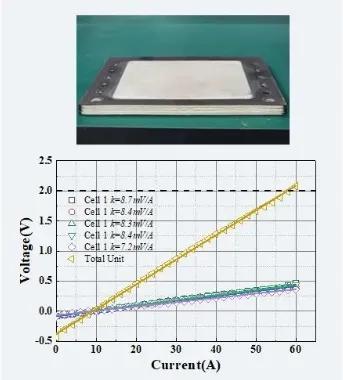

重叠单位

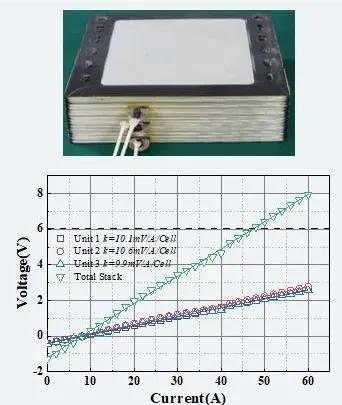

15片电堆

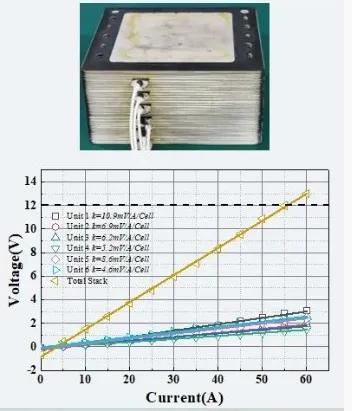

30片电堆

电堆研发投诚5片电板组成的重叠单位-3组重叠单位组成的15片电堆-6组重叠单位组成的30片电堆旅途。

在5片电板组成的重叠单位中，每片电板的电化学性能一致性优异，与单电板测试扫尾比拟略有耗费。

3组重叠单位组成的15片电堆中，每组重叠单位的电化学性能一致性邃密，与单个重叠单位的扫尾比拟又有几许耗费。

6组重叠单位组成的30片电堆中，电化学性能达到想象筹画(12V@60A)，然每组重叠单位的电化学性能一致性稍差，现在在优化电堆结构以罢了重叠单位在整堆中的电化学性能一致性。

-BOP（热管制）-

现在已针对BOP（热管制）的中枢反应区进行了瞻望试，扫尾标明，相差气温度、换热效果、物资流轮回整个等要害参数基本达到想象要求，下一步将不休细化测试要求和反应要求并链接测试。

中枢区包括电堆加热保温区、蒸汽发生-电加热区、尾气能量热交换区、进气物资流轮回区等部分，电堆反应温度和本色进气法则在约600℃，并教养各区域温度和出口夹杂水气温度，在末端不加多冷凝栽种的情况下，尾气出口温度达到约80℃，标明尾气能量在热交换区已被充分回收欺骗， 极地面镌汰了反应电耗。

电堆科技的SOEC-CH4电解水耦合自然气制氢工夫，适用于辩认式、微型化、即产即用的制氢场景，如：工业制程（金属加工、玻璃等居品制造、发电机冷却等）、社区供能、辩认式发电、制加氢一体站等。

由于CH4的引入，制氢电耗大幅镌汰，表面上可罢了制取1标方氢气仅糜费1度电（同期糜费0.25标方CH4）。

工夫旨趣请参考电堆科技CEO仝永成博士所作《热化学与电化学的碰撞：SOEC-CH4》

  开始：电堆科技

（转自：氢动力燃料电板电动汽车）开云体育

海量资讯、精确解读，尽在新浪财经APP
